Vòng bi tiết diện mỏng là gì?

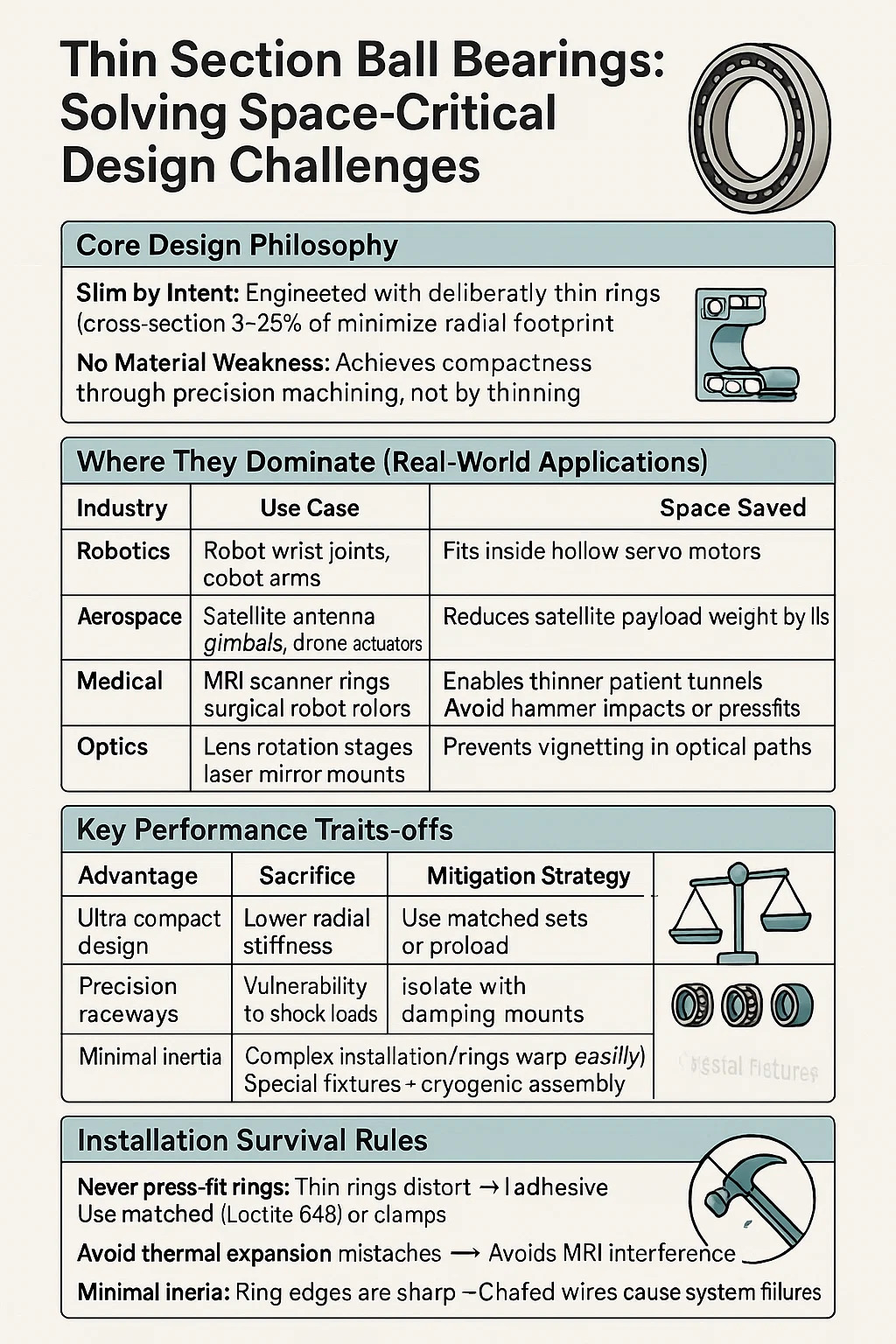

Vòng bi phần mỏng : Giải quyết các thách thức thiết kế quan trọng về không gian

1. Triết lý thiết kế cốt lõi
"Slim by Intent": Được thiết kế với các vòng mỏng có chủ ý (tiết diện 3–25% kích thước lỗ khoan) để giảm thiểu dấu chân xuyên tâm.
Không có điểm yếu về vật liệu: Đạt được độ nén thông qua gia công chính xác, không phải bằng cách làm mỏng các vòng bi hiện có.

2. Nơi họ thống trị (Ứng dụng trong thế giới thực)

3. Đặc điểm hiệu suất chính
Hiệu quả về không gian: Đối với lỗ khoan 100mm, vòng bi tiêu chuẩn ≈ 140mm OD; phần mỏng ≈ 110mm OD.
Giảm trọng lượng: Nhẹ hơn 50–70% so với vòng bi tiêu chuẩn tương đương.
Lấy nét chính xác: Điển hình là dung sai ABEC 5 – bắt buộc đối với các ứng dụng nhạy cảm với sai lệch.
Giới hạn tải: Chỉ xử lý tải trọng hướng tâm vừa phải - tránh tác động của búa hoặc lực ép.

4. Sự đánh đổi kỹ thuật quan trọng

5. Tùy chọn vật liệu ra lệnh sử dụng
Thép Chrome (GCR15): Mặc định cho môi trường khô/sạch (ví dụ: thiết bị phòng thí nghiệm).
Thép không gỉ (440C): Sử dụng trong y tế/ngoài trời - tránh nhiễu và ăn mòn MRI.
Hybrid Ceramic: Máy chụp CT tốc độ cao – cách điện không từ tính.

6. Quy tắc tồn tại của cài đặt
Không bao giờ ấn các vòng vừa khít: Các vòng mỏng bị biến dạng → Sử dụng keo dính (Loctite 648) hoặc kẹp.
Tránh sự giãn nở nhiệt không khớp: Vòng bi thép vỏ nhôm = liên kết.
Cáp/dây bảo vệ: Các cạnh vòng rất sắc – dây bị trầy xước gây ra lỗi hệ thống.
